AREIA E AGREGADOS
Aplicações de bombas para areia e cascalho
A EDDY Pump desenvolveu diversas formas de evitar os caminhões caros associados ao processamento de areia e agregados e, em vez disso, bombear a areia e o cascalho diretamente da cava para a planta de processamento. Isso economiza milhões de dólares por ano para a planta.
Bombas de polpa

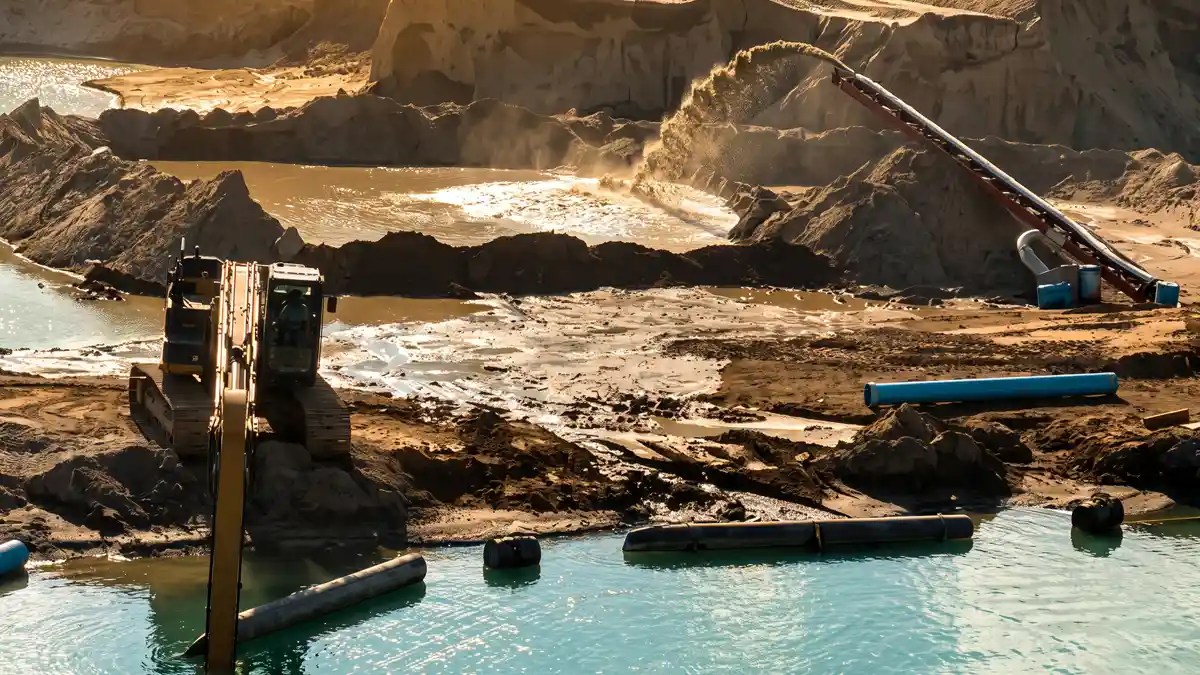

Aplicações de bombas de polpa de areia e cascalho
- Transporte de areia, cascalho, finos de britagem e agregados*
- Poços de coleta
*É necessário líquido – Parece óbvio, mas nossas bombas NÃO bombeiam areia seca. Nenhuma bomba faz isso.
01
Construção
O cascalho é frequentemente utilizado na construção de estradas, pontes, edifícios e outros projetos de infraestrutura. O bombeamento de cascalho permite transportar o material de forma rápida e eficiente até o local de trabalho, reduzindo os custos de mão de obra e aumentando a produtividade.
02
Dragagem
Cascalho e areia são comumente utilizados em operações de dragagem para ajudar na manutenção de vias navegáveis e portos. A dragagem é o processo de remoção de sedimentos e detritos do fundo de um corpo d'água.
03
Mineração
O cascalho é frequentemente utilizado na indústria de mineração como componente dos materiais usados na construção de vias de acesso, vias de transporte e instalações de processamento.
04
Controle de inundações
O cascalho é frequentemente utilizado como componente de sistemas de controle de inundações para ajudar a proteger contra a erosão e reduzir a velocidade do fluxo de água.
05
Remediação ambiental
O cascalho é utilizado em diversos projetos de remediação ambiental, como gestão de águas pluviais, restauração de áreas úmidas e cursos d'água ou limpeza de derramamentos de óleo.
06
Obras marítimas
O cascalho é frequentemente utilizado em obras marítimas, como a construção de quebra-mares, molhes e fundações de estruturas offshore. O bombeamento de cascalho permite colocar o material de forma rápida e eficiente nessas aplicações
DESAFIOS NO MANUSEIO DE MATERIAIS

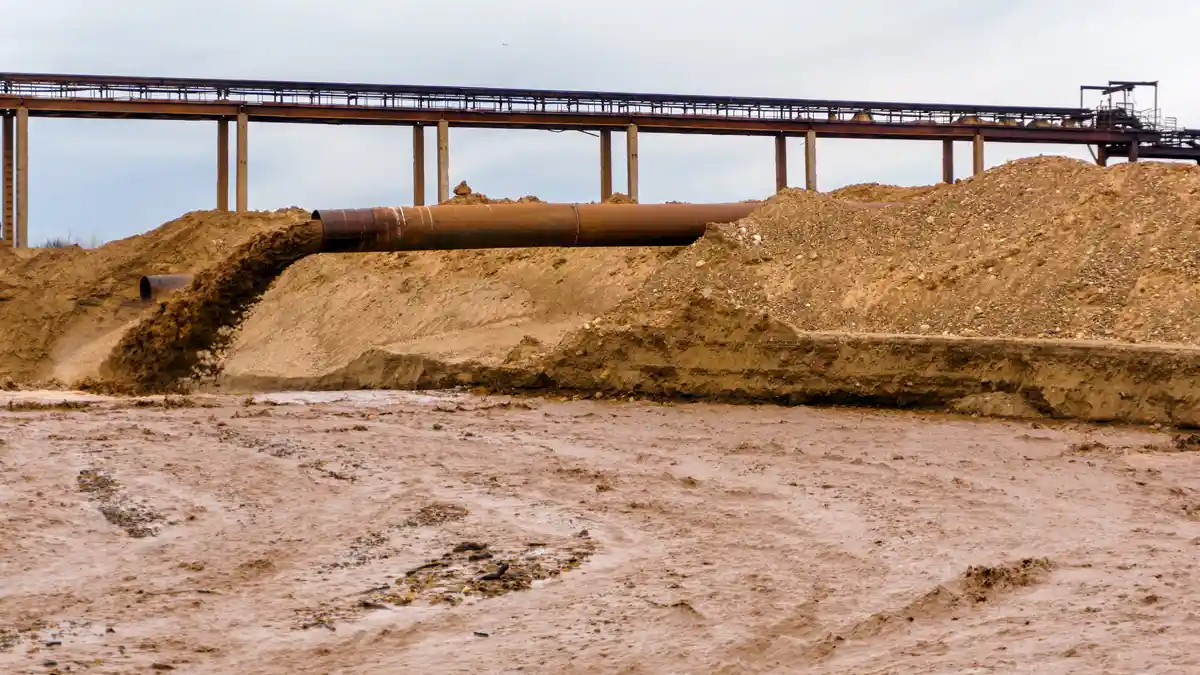

Quais são os problemas no bombeamento de areia e cascalho?
As cavas de agregados de areia e cascalho costumam ser dragadas com draglines ou escavadeiras para extrair mecanicamente a areia ou o cascalho e depois depositá-los em grandes pilhas, aguardando transporte e processamento. Em seguida, a areia e os agregados são carregados em grandes caminhões basculantes e levados à planta de processamento. Esse processo é muito caro e demorado, além de envolver equipamentos e mão de obra de alto custo.
A EDDY Pump desenvolveu diversas formas de evitar todos esses problemas e, em vez disso, bombear a areia e os agregados diretamente da cava para a planta de processamento. Isso pode economizar milhões de dólares por ano para a planta.
Bombear areia e cascalho pode ser uma tarefa desafiadora porque esses materiais geralmente são abrasivos e densos e podem ficar suspensos no líquido bombeado, causando bloqueios e entupimentos na bomba e nas tubulações. Isso pode reduzir a eficiência e aumentar o tempo de parada para manutenção e reparos.
DA CAPTAÇÃO À DESCARGA
Planeje um bombeamento constante de areia e cascalho
01
Constância da vazão
Outro problema no bombeamento de areia e cascalho é a dificuldade de manter uma vazão constante. Esses materiais podem sair de suspensão, sedimentar e entupir as tubulações, restringindo o fluxo e causando mudanças de pressão na bomba. Isso pode resultar em um bombeamento irregular e imprevisível, dificultando atingir as vazões desejadas.
02
Adequação da bomba
Além disso, algumas bombas para areia e cascalho não são adequadas ao trabalho pesado necessário nessa aplicação e podem apresentar desgaste prematuro ou redução na eficiência de bombeamento.
03
Corrosão e manutenção
Além disso, a areia e o cascalho podem ser altamente corrosivos, causando danos à bomba e a outros equipamentos com o tempo. Isso pode aumentar a frequência de reparos e manutenção e, por fim, reduzir a vida útil dos equipamentos.
04
Gestão ambiental
Por fim, do ponto de vista ambiental, se o processo não for gerenciado corretamente, poderá causar impactos negativos no meio ambiente, como danos aos habitats naturais e sedimentação de corpos d'água próximos.
MANUSEIO DE SÓLIDOS
Desempenho de bombas para areia e cascalho
O projeto exclusivo da EDDY Pump permite que minas de areia e cascalho bombeiem o material a taxas de produção de até 450 jardas cúbicas ou 800 toneladas de material por hora. Como o projeto da EDDY Pump permite bombear um teor maior de sólidos, as plantas de processamento lidarão com uma quantidade significativamente menor de água. Em média, a EDDY Pump trabalha com cerca de 40-70% de sólidos em volume. O projeto de rotor aberto da EDDY Pump também permite bombear pedras de até 9 polegadas de diâmetro sem entupimentos. Para operações em que as plantas preferem peneirar os agregados para reduzir seu tamanho, também é possível adicionar classificadores à frente da bomba para eliminar pedras de tamanho excessivo.
As dragas EDDY Pump mais adequadas para a indústria de mineração de areia e cascalho são Excavator Pump Attachment, Remote-Operate Dredge, e Cable Deployed Dredge Pump.
LIMPEZA DO PROCESSO
Poços de coleta de areia e cascalho
Os poços de coleta na indústria de areia e cascalho desempenham um papel fundamental na coleta de toda a areia, dos finos de britagem, das pedras e dos detritos descartados durante o processamento. Todas essas pedras, detritos e materiais abrasivos causam problemas constantes às bombas centrífugas de poço de coleta. Isso significa paradas constantes e reparos caros. Essas areias abrasivas desgastam rapidamente os rotores das bombas, enquanto as pedras e os detritos entopem as bombas centrífugas com pequenas folgas internas.
A EDDY Pump é a solução ideal para esses poços de coleta de areia e cascalho e pode ser instalada com acionamento elétrico, hidráulico ou em configuração autoescorvante. A EDDY Pump não se desgasta como as bombas centrífugas convencionais de poço de coleta nem entope como outras bombas desse tipo. Todas essas características do modelo EDDY Pump Sump pump significam muito menos tempo de parada e menos reparos caros em comparação com as bombas centrífugas de poço de coleta.
OPÇÕES DE INSTALAÇÃO
Equipamentos EDDY Pump para bombeamento de areia e cascalho
A EDDY Pump pode ser instalada em diversas configurações de dragagem para otimizar a limpeza de lagoas de rejeitos e rios. Algumas das opções ideais para lagoas de rejeitos de cinzas volantes são Excavator Pump Attachments, Liner-Safe Dredges, Cable-Deployed Pumps, Autonomous Dredges, Spud-Dredges e Subdredge.
Aplicação
Equipamentos
Cavas de areia e agregados:
Poços de coleta:
Submersível, Bomba autoescorvante

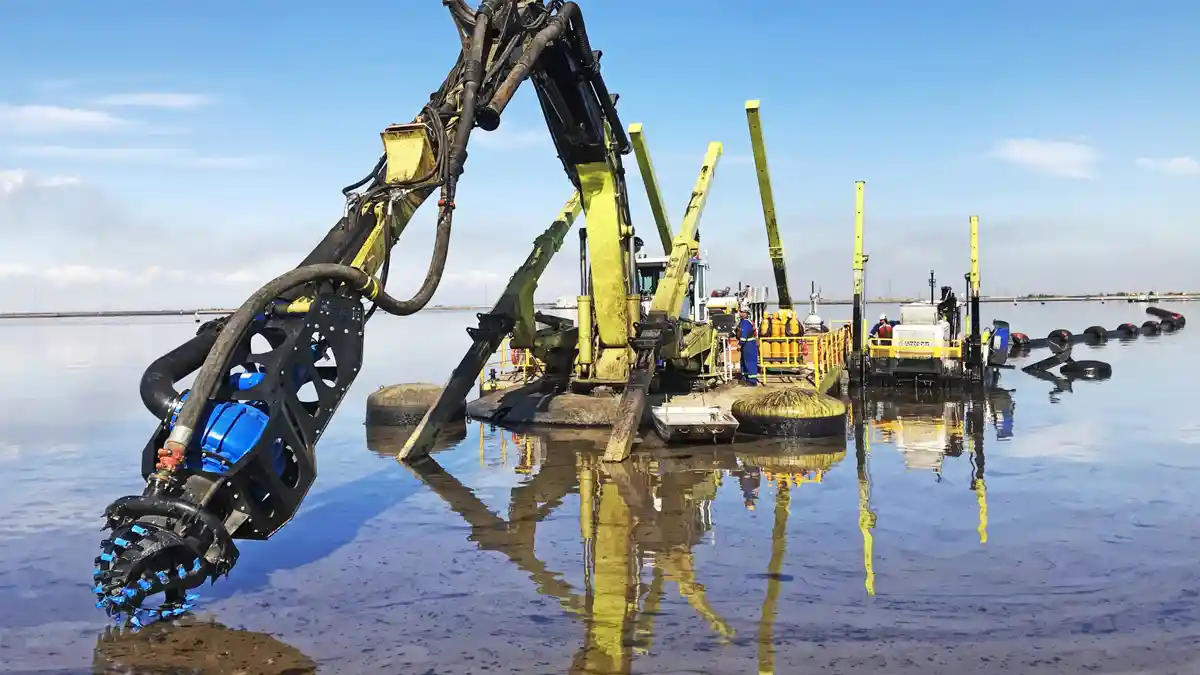

DRAGAGEM COM EQUIPAMENTO MONTADO EM ESCAVADEIRA

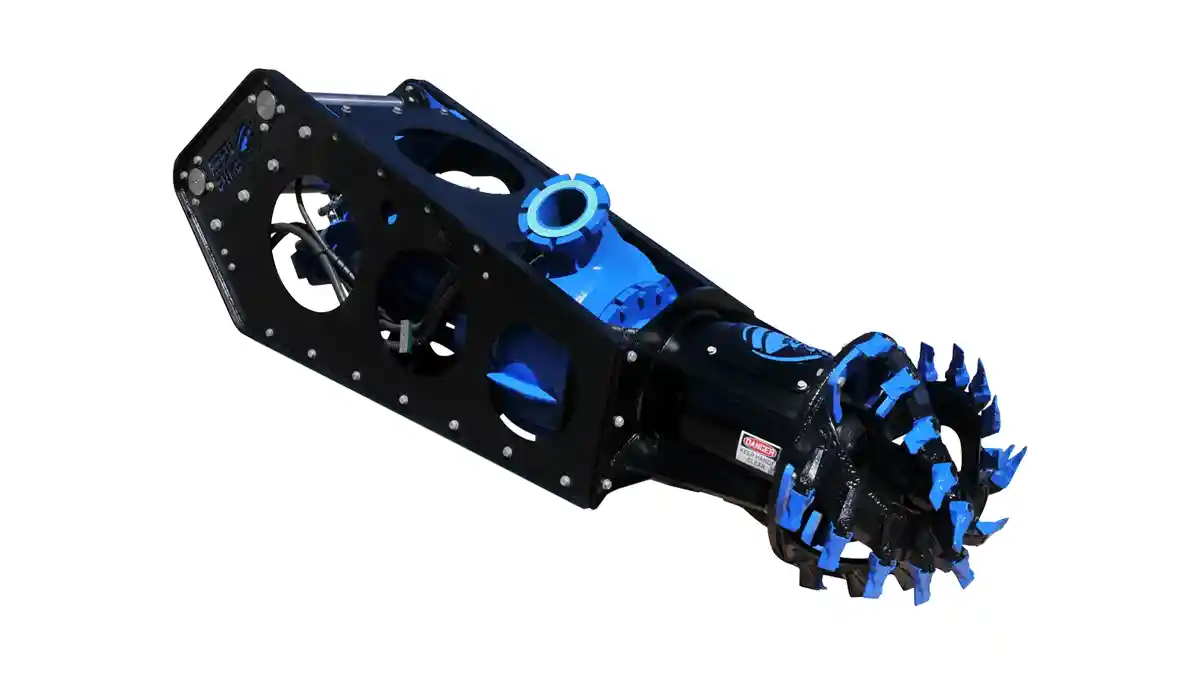

Excavator Dredge Pump Attachment
O equipamento EDDY Pump Excavator Dredge Pump Attachment é uma de nossas unidades mais populares. Altamente versátil.
O Eddy Pump Excavator Attachment é uma ferramenta projetada especificamente para bombear areia e cascalho de forma eficaz e eficiente.
O Eddy Excavator Attachment pode lidar com partículas grandes sem causar danos ao equipamento, permitindo bombear uma ampla variedade de materiais, incluindo areia, cascalho, lama e lodo, por longas distâncias.
SISTEMA DE DRAGAGEM FLUTUANTE

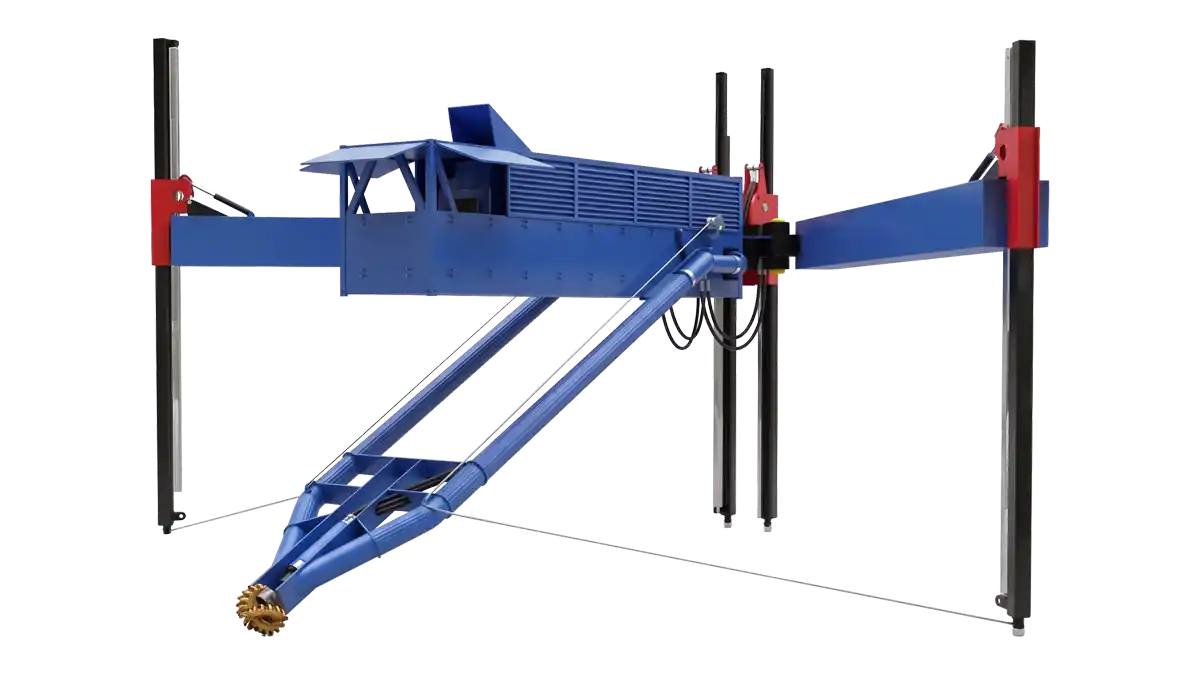

Autonomous ModDredge
Para cavas de areia e cascalho muito grandes, o EDDY Pump Autonomous ModDredge pode ser a melhor solução.
Esse Autonomous ModDredge minimizará a necessidade de mão de obra e funcionará ininterruptamente.
O EDDY Pump Autonomous ModDredge é uma plataforma flutuante automatizada que funciona continuamente sem a necessidade de um operador.
A EDDY Pump é instalada a partir de uma estrutura em A montada nos flutuadores. O equipamento Autonomous ModDredge pode ter acionamento elétrico ou hidráulico.
BOMBEAMENTO COM EQUIPAMENTO SUSPENSO POR GUINDASTE

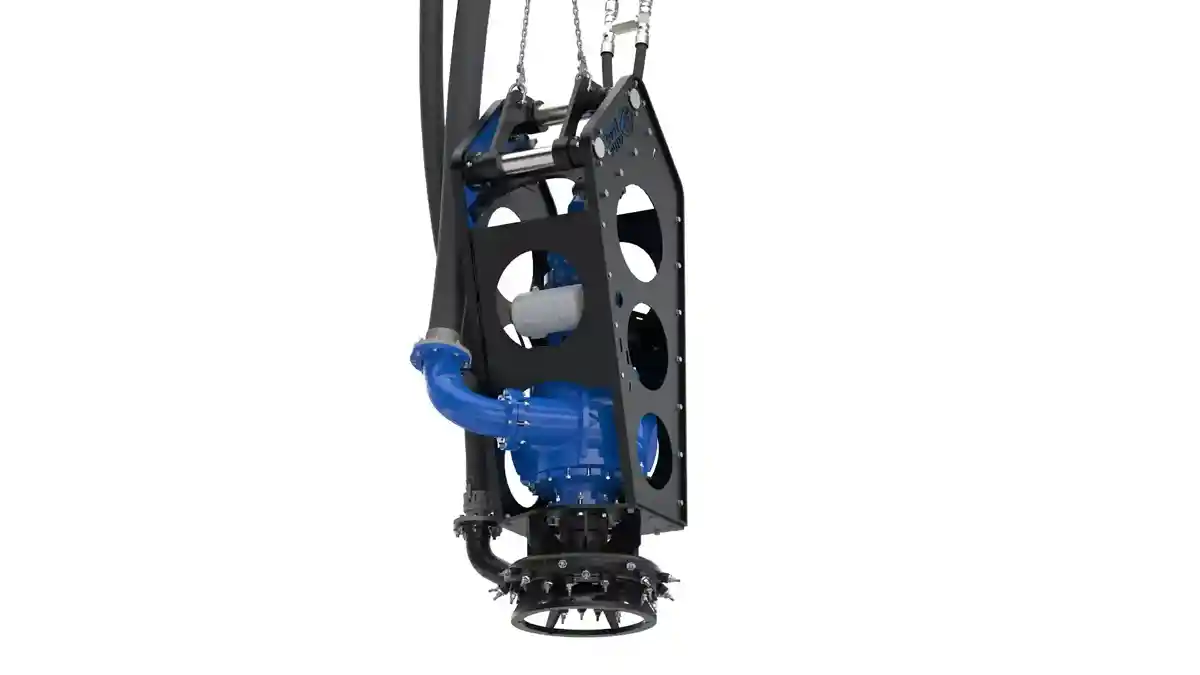

Cable-Deployed Dredge Pump
Para operações de mineração em que já há um guindaste disponível na mina de areia e cascalho, o equipamento EDDY Pump Cable-Deployed Pump pode ser ideal.
Esse sistema de bombeamento suspenso por cabo inclui um sistema de jateamento de água acoplável para otimizar a produção ao desagregar sólidos compactados.
A bomba suspensa por cabo pode ter um sistema de acionamento elétrico ou hidráulico para atender às necessidades da mina.
A bomba é montada em um cabo suspenso pelo guindaste, e o anel de jateamento de água é fixado à bomba. Ela também pode ser acoplada a uma escavadeira por meio de pinos.
POÇOS DE COLETA DA CAVA E DO PROCESSO

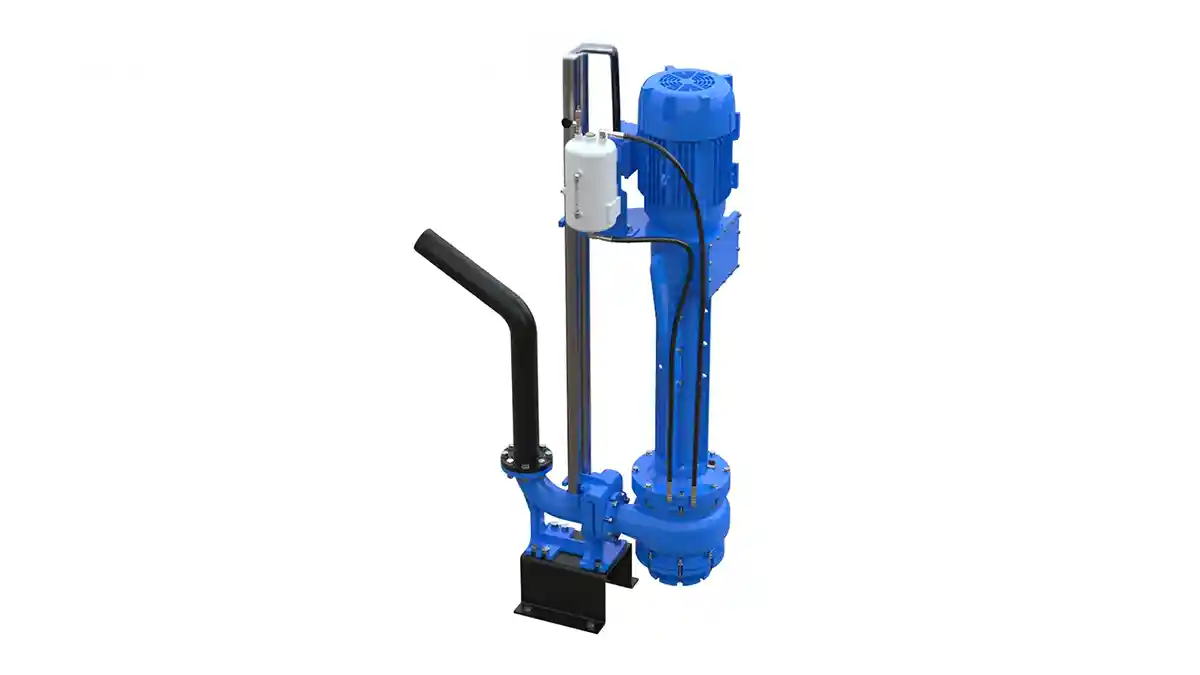

Bombas de poço de coleta para areia, cascalho e aplicações personalizadas
O equipamento EDDY Pump Sump Pump pode ser configurado e acionado de várias maneiras para atender às necessidades da cava de areia e cascalho.
Ele pode ter acionamento elétrico, hidráulico ou configuração autoescorvante. Para uso em aplicações submersíveis, imersíveis ou de funcionamento a seco.
O projeto da EDDY Pump para poços de coleta, com amplas folgas internas e sem entupimentos, é ideal para reduzir todo o tempo de parada e a necessidade de peças de reposição caras.
Bombas personalizadas são a nossa especialidade.
PLANEJAMENTO DO SISTEMA DE PRODUÇÃO
Bombas para areia e cascalho no transporte de agregados da cava à planta
As bombas para areia e cascalho transportam agregados em uma polpa líquida do ponto de extração até uma área de recebimento ou processamento. Em uma cava inundada, isso pode criar uma ligação direta entre a recuperação do material e a alimentação da planta. A viabilidade comercial dessa configuração depende da jazida, do trajeto até a planta e da quantidade de agregados aproveitáveis entregue. A primeira questão é como todo o sistema de produção lidará com o material, incluindo seu teor de água.
Dimensione o sistema de bombeamento para os agregados reais
Uma jazida de areia com cascalho ocasional exige uma avaliação diferente daquela de uma frente de agregados grossos e misturados. Determine a distribuição granulométrica e o tamanho das maiores partículas previstas antes de selecionar a captação, a bomba, a mangueira e os equipamentos de recebimento. O material de tamanho excessivo precisa de uma rota de manuseio definida, em vez de se presumir que passará pelo sistema.
O bombeamento de areia abrasiva também exige atenção aos componentes de desgaste e ao acesso para manutenção. Examine todo o percurso do fluxo, incluindo curvas e conexões. Quando a jazida mudar, verifique se a seleção original continua adequada ao material recuperado, em vez de simplesmente aumentar a velocidade quando a produção cair.

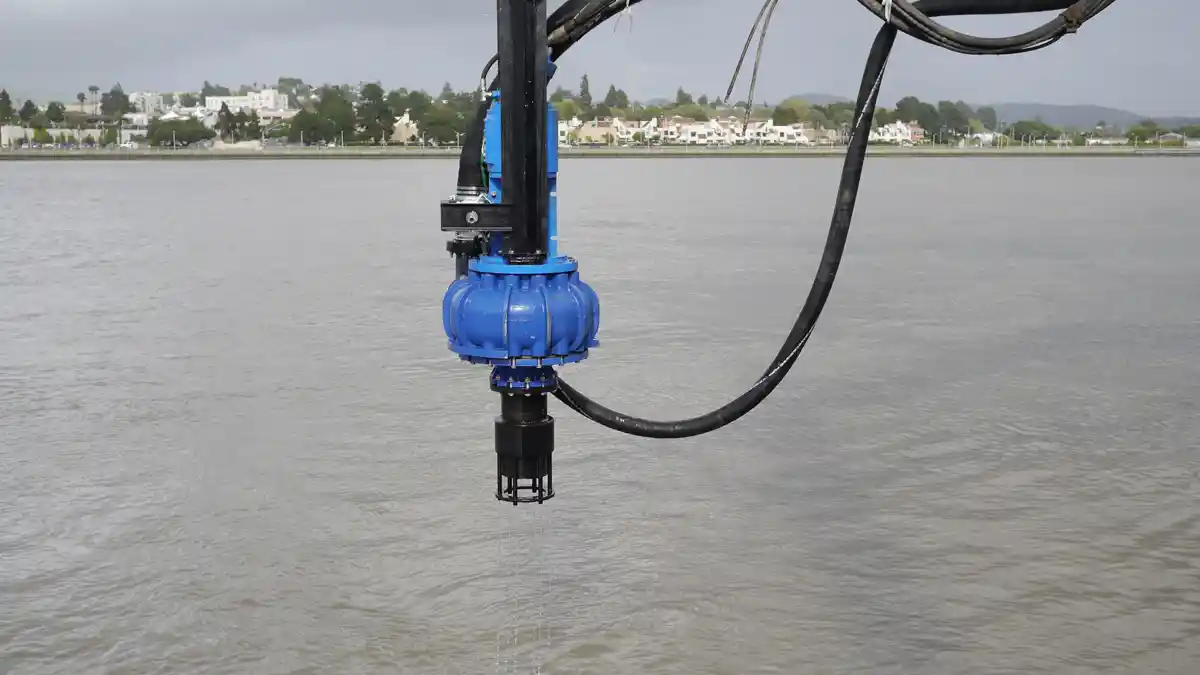

Coordene a dragagem da cava de areia com a alimentação da planta
A dragagem da cava de areia deve produzir uma alimentação que a planta de lavagem possa utilizar. Uma taxa elevada de entrega oferece pouco benefício se as peneiras, os classificadores ou os equipamentos de desaguamento não conseguirem lidar com a mistura recebida. Confirme os tamanhos de partículas aceitáveis e a capacidade da planta para sólidos e água antes de definir uma meta de produção.
A EDDY Pump oferece configurações de dragagem montadas em escavadeiras, suspensas por cabo e flutuantes para aplicações com agregados. O acesso, a geometria da cava, a profundidade de trabalho e os equipamentos disponíveis no local ajudam a determinar a escolha prática. Planeje como a captação acompanhará a jazida e como a linha de descarga será deslocada à medida que a área de extração avançar.
Coordene a dragagem da cava de areia com a alimentação da planta
Mantenha o transporte constante da polpa de cascalho
O bombeamento de polpa de agregados exige um equilíbrio viável entre a carga de sólidos e as condições de transporte. Pouco líquido pode dificultar a alimentação ou a movimentação da mistura. A diluição excessiva aumenta o volume enviado à planta sem necessariamente aumentar a quantidade de agregados recuperados. O equilíbrio adequado depende do material e do sistema de bombeamento.
O transporte de polpa de cascalho também exige uma resposta planejada às interrupções. As partículas grossas podem sedimentar quando o fluxo para, por isso os procedimentos de parada e reinício devem ser definidos durante o projeto do sistema. Inclua um sistema de lavagem adequado quando necessário e confirme como o local coletará ou gerenciará a descarga dessa lavagem.

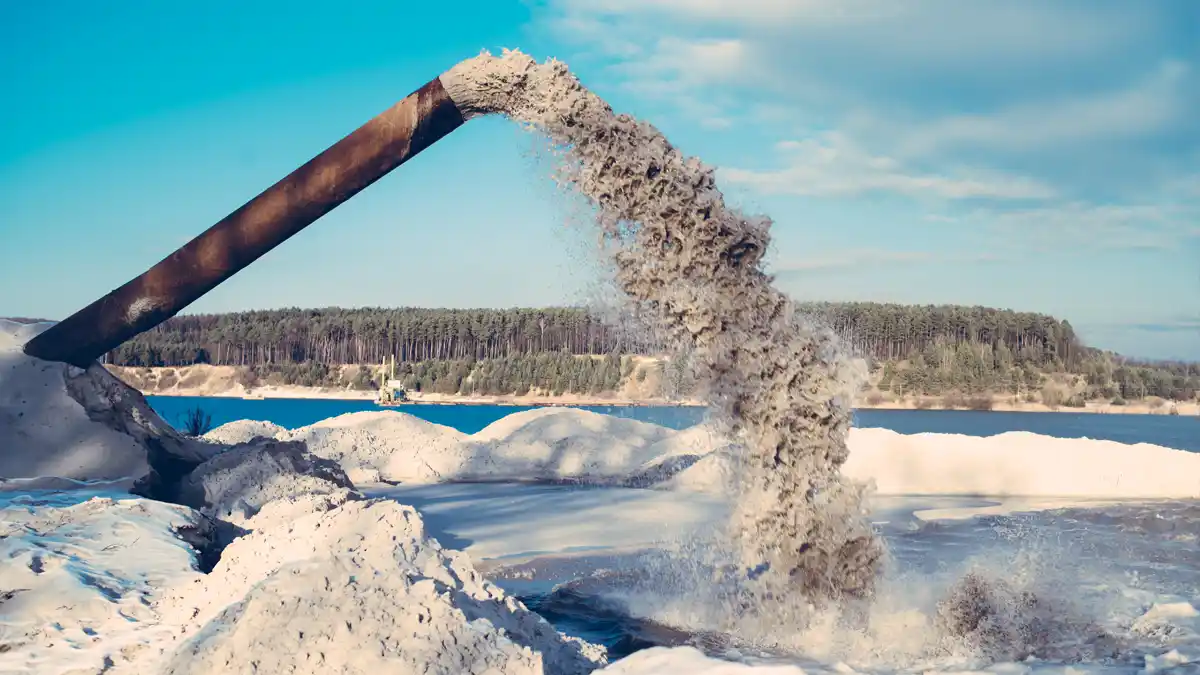

Compare os métodos de produção com base nos agregados entregues
Avalie uma configuração de bombeamento em relação ao processo existente de escavação e transporte, usando o mesmo escopo de produção. Contabilize o material entregue à planta, a mão de obra operacional, a energia, o manejo da água, a manutenção e o tempo de parada. Evite comparar a vazão de pico de uma bomba com a produção diária média de um sistema de caminhões.
Na recuperação de agregados, a produção comercializável costuma ser mais útil do que o volume total de polpa. Registre as horas de operação e a qualidade do material junto com a tonelagem entregue para identificar onde há perdas de produção. Envie à EDDY Pump seus dados granulométricos, a alimentação desejada para a planta de lavagem de areia, o layout da cava e o trajeto de descarga. Inclua quaisquer camadas conhecidas de material de tamanho excessivo ou de argila, para que o sistema proposto de bombeamento de areia e cascalho corresponda à jazida que você pretende explorar.
Compare os métodos de produção com base nos agregados entregues
PERGUNTAS SOBRE BOMBEAMENTO
Perguntas frequentes sobre bombeamento de areia e cascalho
As bombas para areia e cascalho podem transportar agregados secos?
Essas bombas exigem um líquido de transporte e são destinadas ao bombeamento de polpa. Os agregados secos precisam de outro método de manuseio ou de um sistema que primeiro forme uma mistura bombeável. O teor de líquido necessário depende do material e das condições de bombeamento propostas.
Qual pode ser o tamanho do cascalho?
O tamanho permitido depende do modelo selecionado e das restrições em todo o sistema. Verifique a captação, a passagem interna da bomba, as mangueiras, as válvulas e os equipamentos de recebimento. Use dados granulométricos medidos e um plano de gestão de materiais de tamanho excessivo, em vez de aplicar um único limite de tamanho de partícula a todas as bombas.
É possível bombear agregados diretamente de uma cava para uma planta de lavagem?
Sim, quando a jazida, o trajeto de bombeamento e a planta forem adequados. A planta deve aceitar os tamanhos das partículas, a taxa de sólidos e a vazão de água entregues. Avalie a captação e os equipamentos de processamento em conjunto para que o bombeamento direto não sobrecarregue o sistema de recebimento.
Qual é a diferença entre vazão de polpa e produção de agregados?
A vazão de polpa inclui o líquido de transporte e os sólidos. A produção de agregados mede o material recuperado, geralmente em massa por unidade de tempo. Dois sistemas com a mesma vazão de polpa podem entregar quantidades diferentes de agregados aproveitáveis se suas concentrações de sólidos forem distintas.
O que causa o entupimento de uma tubulação de areia ou cascalho?
As possíveis causas incluem material sedimentado após uma parada, velocidade de transporte inadequada, partículas de tamanho excessivo ou alimentação irregular. Investigue a jazida, o histórico operacional e o traçado da tubulação em conjunto. Um motor maior, por si só, não corrigirá todos os mecanismos de obstrução.
Quais informações são necessárias para orçar um sistema de bombeamento de areia e cascalho?
Forneça a granulometria, o tamanho máximo das pedras, a densidade do material, o teor de argila previsto e a produção de agregados necessária. Inclua a profundidade da cava, o trajeto da tubulação, as mudanças de elevação, o fornecimento de energia e os limites da planta de lavagem. Informe com que frequência o ponto de extração será deslocado.
