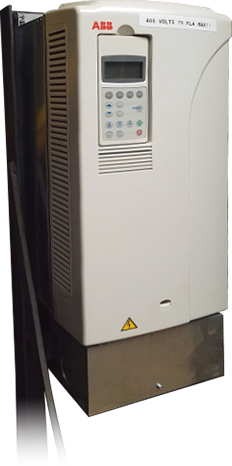

محرك التردد المتغير (VFD)
محركات التردد المتغير، أو محركات التردد المتغير، هي قطع من المعدات التي تغير تردد مصدر الطاقة، مما يسمح بإجراء تعديلات دقيقة وفورية على تشغيل المضخة.
الكفاءة والوفورات

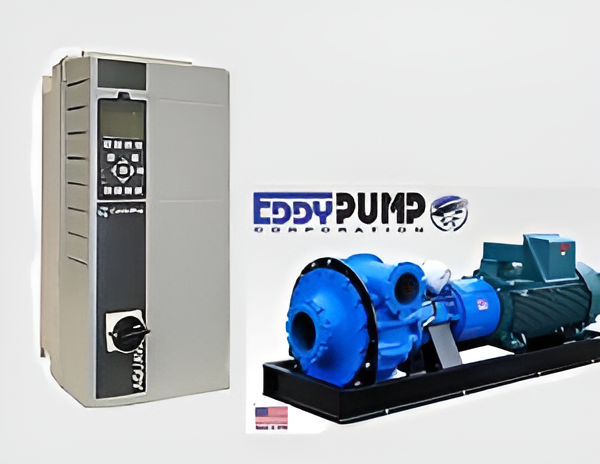

تحويل قدرات المضخة الخاصة بك مع محرك التردد المتغير
يمكن أن تؤدي إضافة محرك تردد متغير (VFD) إلى مضختك إلى تغييرها من مضخة تعمل بسرعة واحدة (معدل تدفق فردي) إلى مضخة يمكنها العمل بسرعات متغيرة (نطاق معدلات التدفق) دون استخدام علبة تروس أو تبديل لمحرك كهربائي مختلف.
إضافة VFD له فوائد أخرى إلى جانب خنق معدل التدفق. يمكن أن تقلل إضافة VFD من استهلاك المضخة للطاقة، مما يقلل من تكلفة تشغيل المضخة. وهذا يمكن أن يحقق وفورات كبيرة ويقلل من تكلفة الملكية. فائدة أخرى لإضافة VFD هي أنه يمكن تزويد المضخة بمكونات أخرى للتحكم في المضخة القابلة للبرمجة مثل تقنية المضخة الذكية EDDY التي تزيد من مرونة كيفية تطبيق المضخة. إن إضافة VFDD إلى مضخة EDDY يزيد من القيمة التي يمكن أن توفرها المضخة ومن المحتمل أن يقلل من تكلفة الملكية على مدار دورة حياة المضخة.
كيف تُحدث تقنية VFD ثورة في التحكم في سرعة المضخة
تم تطوير تقنية VFD استجابة لقيود طاقة التيار المتردد. فمحركات التيار المتردد، مثل تلك التي تشغل المضخات الصناعية، تدور بمعدل يحدده معدل الطاقة الواردة وعدد الأقطاب داخل المحرك. نظرًا لأن طاقة التيار المتردد في الولايات المتحدة يتم توفيرها بتردد قياسي 60 هرتز، فهذا يعني أن المحركات القياسية أحادية الطور ثنائية الأقطاب تدور 60 مرة في الثانية.
إن إضافة المزيد من مجموعات الأقطاب يقلل من السرعة دون الحاجة إلى تغيير التردد الكهربائي الوارد. ومع ذلك، لا يمكنك تبديل محرك كهربائي بأقطاب أكثر أو أقل في كل مرة تحتاج فيها إلى تغيير سرعة تشغيل المضخة. تتوفر أنظمة الترانزستور التي تسمح لك بتشغيل وإيقاف تشغيل أقطاب محرك معين منذ عقود، ولكن هذه الأنظمة معقدة وغالبًا ما تفتقر إلى التحكم الدقيق اللازم للضخ الصناعي.وبدلاً من ذلك، تقوم أنظمة VFD بتغيير تردد مصدر الطاقة، مما يسمح بإجراء تعديلات دقيقة وفورية على تشغيل المضخة.
يعمل VFD عن طريق أخذ طاقة تيار متردد بتردد 60 هرتز، وتحويلها إلى طاقة تيار مباشر (DC) من خلال دائرة مقوم، وإرسالها عبر ناقل تيار مستمر لتصفية الجهد بشكل أكبر. بعد ذلك، تصل الطاقة إلى العاكس الذي يقوم بإنشاء نبضات من طاقة التيار المستمر التي تعمل مثل تيار متردد. تحاكي الطبيعة النابضة للخرج طاقة التيار المتردد بما يكفي لإنشاء عمليات الحث الصحيحة اللازمة لتدوير دوار المحرك. وبما أنه من الأسهل التحكم في التيار المستمر في الجهد والتردد، فإن استخدامه بدلاً من طاقة التيار المتردد الحقيقية يسمح لمحرك VFD بضبط الإمداد الكهربائي أثناء التنقل. وتوفر سلسلة من الترانزستورات، وخاصة البوابة المعزولة ثنائية القطب الترانزستور ثنائي القطب (IGBT)، تحكمًا يدويًا أو آليًا في خرج الطاقة وأداء مضخة EDDY الناتجة. يتم زيادة الطاقة بسهولة إلى مضخة الحمأة تحت الحمل الثقيل ثم تنخفض مرة أخرى بعد مرور انسداد أو تغير نسيج الطين أو الحمأة التي يتم ضخها.
اتصل بالمبيعات أو الدعم
إذا كنت بحاجة إلى مساعدة في اختيار المضخة، أو المبيعات أو الدعم الهندسي، اتصل على الرقم 619-404-1916.
مضخة الطين الأفقية
- أسهل في التركيب والصيانة ، نظرًا لسرعة الوصول إلى مكونات المضخة مما يتيح مهام الإصلاح السهلة.
- يتطلب مساحة أكبر، بسبب حجمه الأكبر مقارنةً بالرأسي.
مضخة الطين العمودية
- مساحة أصغر ، مما يسمح بتنفيذها في الوظائف التي يصعب الوصول إليها.
- أكثر تنوعًا ، يمكن تعليق الكابل مباشرة لأسفل وإدخاله مباشرة في المادة المتوسطة لضخ المواد المستهدفة.
- أكثر صعوبة في الإصلاح وأكثر صرامة الصيانة.
ميزات مضخة EDDY والفوائد
مضخة العملية المثالية للطين ، الحمأة ، الحصى ، الرماد المتطاير ، اللصق والحثالة.
مزايا مضخة EDDY
- عدم الانسداد ، اللزوجة العالية ، الثقل النوعي العالي ، المواد الكاشطة العالية ، تصميم ضخ منخفض الأس الهيدروجيني
- 30-70٪ ضخ المواد الصلبة من حيث الحجم
- القدرة على ضخ أشياء يصل قطرها إلى 12 بوصة
- صناعة أمريكية 100٪
- مرافق بحث وتطوير حديثة بالموقع
- قم بمعالجة الخرق والخيوط والصخور والأشياء الغريبة بسهولة
خيارات
- تركيب عمودي أو أفقي
- غاطسة / غاطسة
- تطبيقات مضخة العملية
- تعمل بالطاقة الكهربائية أو الهيدروليكية
- معادن مختلفة متاحة
- متغير سرعة التحكم
- فتيلة ذاتية
- مقطورة / مركبة زلق
- تحمل البيت / اقتران وثيق
- الضوابط الآلية
ميزات المضخة
- نظام دعم الختم المتميز
- تصميم غير قابل للانسداد
- معالجة المواد الصلبة العالية
- اللزوجة العالية والجاذبية النوعية
- المناولة
- معالجة عالية للمواد الكاشطة
- لا تسامح حرج
- صيانة منخفضة
- الحد الأدنى من الوقت الضائع
- تكاليف ملكية منخفضة
فيديوهات مضخة إيدي
شاهد مقاطع الفيديو الخاصة بنا التي تعرض أداء مضخة إيدي في العالم الحقيقي ونتائجها المبهرة في مختلف التطبيقات.
الشركة المصنعة للجرافة مضخة EDDY
نظرة عامة على المزايا والتكنولوجيا
قم بتمرير المواد الصلبة من 1-12 بوصة (الصخور ، الخرق ، الحطام). يسمح تصميم الدوار المفتوح لمضخة EDDY مع التفاوتات العالية بأي شيء يدخل في المدخول ليتم تمريره عبر التفريغ دون مشاكل.
يسمح التسامح بين الدوار والحلزون في المضخة 4 EDDY بمرور ذراع الرجل بسهولة (* انظر الصورة أدناه). بالمقارنة مع التسامح في مضخة الطرد المركزي ، فإن مضخة EDDY تفوز بسهولة. يمتد نطاق المضخة من 1 بوصة حتى خط مضخة EDDY مقاس 12 بوصة، ويتراوح التفاوت المسموح به من 1-12 بوصة.
وهذا يُترجم إلى مرور كمية كبيرة من المواد الصلبة والحطام دون انسداد المضخة. لمعرفة المزيد عن التكنولوجيا الكامنة وراء مضخاتنا تابع القراءة هنا.
تحسين التحكم في السرعة
لماذا أحتاج إلى VFD؟
A محرك التردد المتغير (VFD) يُستخدم للتحكم في سرعة مضخة الملاط عن طريق ضبط تردد الطاقة الكهربائية المزودة للمحرك الذي يحرك المضخة. يسمح ذلك للمشغل بضبط معدل تدفق الطين الذي يتم ضخه، وهو ما يمكن أن يكون مفيدًا في مجموعة متنوعة من التطبيقات.
الطين عبارة عن خليط من السوائل والمواد الصلبة، ويمكن أن تختلف لزوجة وكثافة الخليط اعتمادًا على التطبيق المحدد. من أجل الحفاظ على معدل تدفق ثابت ومنع تلف المضخة، غالبًا ما يكون من الضروري ضبط سرعة المضخة.
يسمح جهاز VFD للمشغل بضبط سرعة المضخة في الوقت الفعلي، مما يساعد على تحسين أداء المضخة وتقليل استهلاك الطاقة وإطالة عمر المضخة. بالإضافة إلى ذلك، يمكن أن تساعد أجهزة VFDs على تقليل كمية البلى على المكونات الميكانيكية للمضخة، مما يساعد على تقليل تكاليف الصيانة ووقت التعطل.
فوائد استخدام VFD عند استخدام مضخة الطين
- زيادة أو تقليل معدل التدفق لتلبية متطلبات تدفق التطبيق المحددة.
- تقليل صيانة المضخات عن طريق الحفاظ على تشغيل المعدات بأقصى كفاءة لها وتقليل الضغط الكلي للنظام.
- زيادة كفاءة الطاقة لتشغيل المضخة تقلل من تكلفة كل جالون يتم ضخه.
- تمكين إضافة وحدات تحكم المضخات القابلة للبرمجة مثل تقنية المضخة الذكية EDDY التي يمكن استخدامها لتوسيع نطاق استخدام المضخة.
- يزيل أو يقلل من عدد صمامات التحكم التي تتطلب جميعها تركيب وصيانة أجهزة استشعار فردية وغالبًا ما تكون غير مناسبة لمعالجة الطين أو الحمأة.
- تحكم في سرعة المحرك دون التحول إلى محركات التيار المستمر المكلفة.
إن ضخ الملاط القاسي الكاشط مثل لب الورق أو مياه الصرف الصحي عملية صعبة بسبب اللزوجة العالية، ووجود مواد صلبة كبيرة، والتغيرات في اللزوجة. كل هذه المشكلات يمكن أن تلحق الضرر بالمضخات المصممة فقط للتشغيل بسرعة وحمولة ثابتة. الحمأة أو المواد الثقيلة الأخرى التي تحتاج إلى ضخها عند التجريف أو التعدين تسبب أيضًا مشاكل مماثلة. تسمح مضخات VFDs لمضخات الطين ومحركاتها بالتكيف سريعًا مع التغيرات في المواد التي يتم ضخها، مما يمنع الضرر ويضمن تشغيل النظام دائمًا بأقصى كفاءة للطاقة. إن الحصول على تحكم متغير السرعة بدون وحدات تحكم منطقية قابلة للبرمجة مكلفة مفيد بشكل خاص أثناء عمليات نزح المياه التي تتطلب سرعات معالجة بطيئة للغاية.
وباستخدامتقنية المضخة الذكية EDDY، يمكن التحكم في VFD أثناء التنقل باستخدام رقائق ذكية وأجهزة كمبيوتر مدمجة على متن المضخة، مما يتطلب القليل من المدخلات من مشغلي المضخات أو لا يتطلب أي مدخلات على الإطلاق، وبالتالي الحفاظ على تشغيل المضخة على النحو الأمثل مع أقصى وقت تشغيل ومزيد من الأرباح.
مضخات المعالجة (أنواع)
تصنيفات VFD
NEMA 3R
متوافق مع الاستخدامات الداخلية والخارجية على حد سواء ويحمل التصنيف الأقل تطلباً للاستخدام الخارجي. نحن ننتج حاويات معدنية عالية الجودة بأنواع ومواد مختلفة. سيمنحك التزامنا بمعايير UL 508A حاوية عالية الجودة مقاومة للعوامل الجوية ومقاومة للأمطار والجليد والثلوج.
تصنيف NEMA 3R
- العبوات المصممة للاستخدام الداخلي أو الخارجي لتوفير درجة من الحماية للأفراد من الوصول إلى الأجزاء الخطرة
- لتوفير درجة من الحماية للمعدات داخل الضميمة ضد دخول الأجسام الغريبة الصلبة (الأوساخ المتساقطة)
- لتوفير درجة من الحماية فيما يتعلق بالتأثيرات الضارة على المعدات بسبب دخول الماء (المطر، والصقيع، والثلج)
- ولن يتضرر ذلك بسبب التكوين الخارجي للثلج على الضميمة
NEMA 4X
مخصص في المقام الأول للاستخدام الخارجي ويوفر مستوى فائق من الحماية من التآكل والبيئات القاسية.
تصنيف NEMA 4X
- استخدام داخلي أو خارجي لتوفير درجة من الحماية للأفراد من الوصول إلى الأجزاء الخطرة
- لتوفير درجة من الحماية للمعدات داخل الضميمة ضد دخول الأجسام الغريبة الصلبة (الغبار الذي تذروه الرياح)
- لتوفير درجة من الحماية فيما يتعلق بالتأثيرات الضارة على المعدات بسبب دخول الماء (المطر، والصقيع، والثلج، والثلج، والماء المتناثر، والماء الموجه بالخرطوم)
- يوفر ذلك مستوى إضافي من الحماية ضد التآكل
- ولن يتضرر ذلك بسبب التكوين الخارجي للثلج على الضميمة
يوفر NEMA 3R
- الحماية من التلامس العرضي مع المعدات المغلقة
- الحماية من الأتربة المتساقطة والمطر والصقيع و/أو الثلج و/أو الثلج
- توفير الصرف الصحي
- حماية ضد المطر عند مستوى أعلى من الجزء الحي الأدنى
- تتوفر آليات قفل وإغلاق بديلة متوفرة
يوفر NEMA 4X
- استخدام داخلي أو خارجي، بما في ذلك التطبيقات البحرية
- حماية ضد الغبار والأمطار التي تهب عليها الرياح
- الحماية من الماء المتناثر والماء الموجه بالخرطوم
- مقاومة للتآكل
- متوفرة بفتحات مثقوبة مسبقًا، ومثبتات عزل، ووصلات ملحومة، ونوافذ عرض
أفضل مضخة الطين غير السدادة وعالية المواد الصلبة في السوق. منذ 1984.
نحن واحدة من الشركات القليلة التي تصنع كل من مضخاتنا ومعدات التجريف لضمان الدعم الأمثل. جميع المعدات مدعومة بمضخة EDDY.
أفضل التطبيقات: إذا كنت تقوم بضخ الطين ، والمواد الصلبة العالية ، والمواد شديدة اللزوجة ، والمعجون ، والمواد الكاشطة العالية (الرمل والحصى) والمواد المملوءة بالمواد الصلبة ، فقد وجدت المضخة المثالية لعملك. اتصل بنا.
الصناعات الأكثر خدمة: التعدين والرماد المتطاير وضخ رماد الفحم والنفط والتكسير الهيدروليكي ومياه الصرف الصحي والورق/البلاستيك والكيماويات والطاقة ومناطق المياه ومناطق الري وشركات التجريف.
